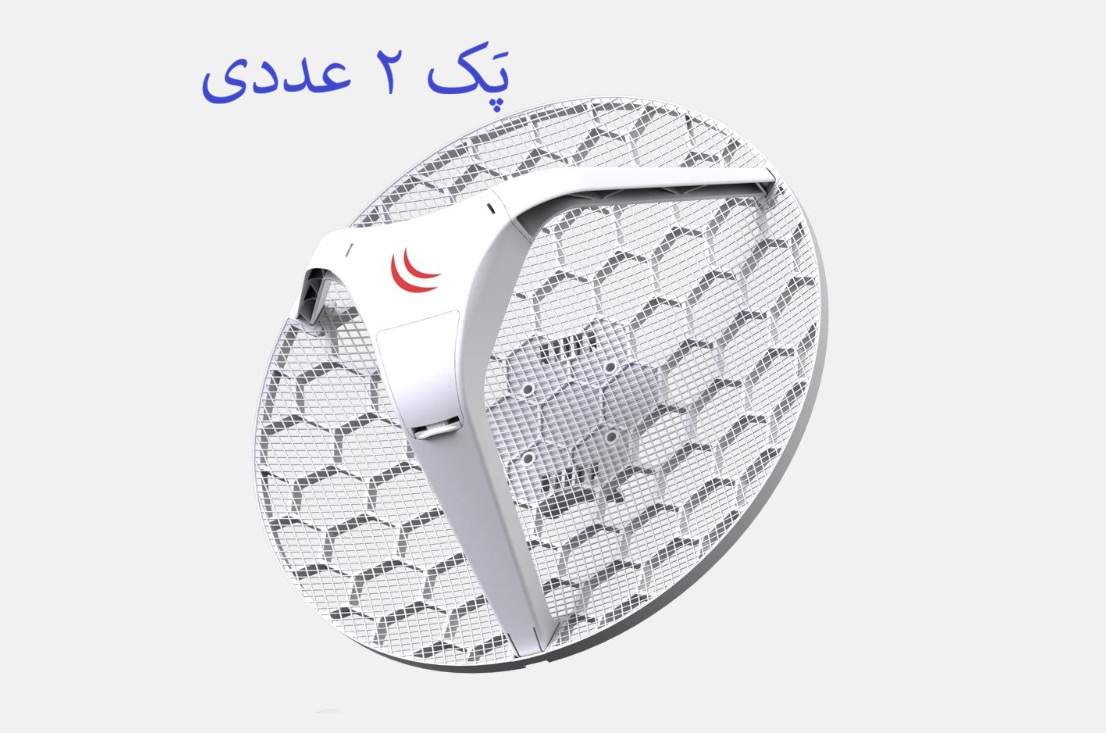

رادیو میکروتیک پک دو عددی LHG5

معرفی تخصصی MikroTik LHG 5

رادیو MikroTik LHG 5 با کد محصول RBLHG-5nD یک تجهیزات بی‌سیم فضای باز در باند فرکانسی 5GHz است که برای ایجاد لینک‌های ارتباطی نقطه‌به‌نقطه و ارتباطات بی‌سیم برد بلند طراحی شده است.

این مدل با بهره‌گیری از آنتن داخلی با گین بالا، ساختار مشبک و جهت‌دهی مناسب امواج، امکان ایجاد لینک‌های Wireless پایدار را در فواصل قابل توجه فراهم می‌کند و برای ارتباط میان دو ساختمان، اتصال سایت‌های شبکه و سناریوهای Outdoor گزینه‌ای کاربردی محسوب می‌شود.

رادیوی بی‌سیم 5GHz

LHG 5 در باند فرکانسی 5GHz فعالیت می‌کند و از استانداردهای 802.11a/n پشتیبانی می‌کند. استفاده از باند 5GHz در مقایسه با باندهای شلوغ‌تر فرکانسی، امکان طراحی لینک‌های جهت‌دار و ارتباطات Outdoor با ظرفیت مناسب را فراهم می‌کند.

این رادیو برای ارتباطات Wireless نقطه‌به‌نقطه مناسب است و می‌توان از آن در سمت Client یا Station یک لینک استفاده کرد. انتخاب صحیح کانال، پهنای کانال، توان انتقال و شرایط محیطی تأثیر مستقیمی بر کیفیت لینک نهایی خواهد داشت.

آنتن داخلی با گین بالا

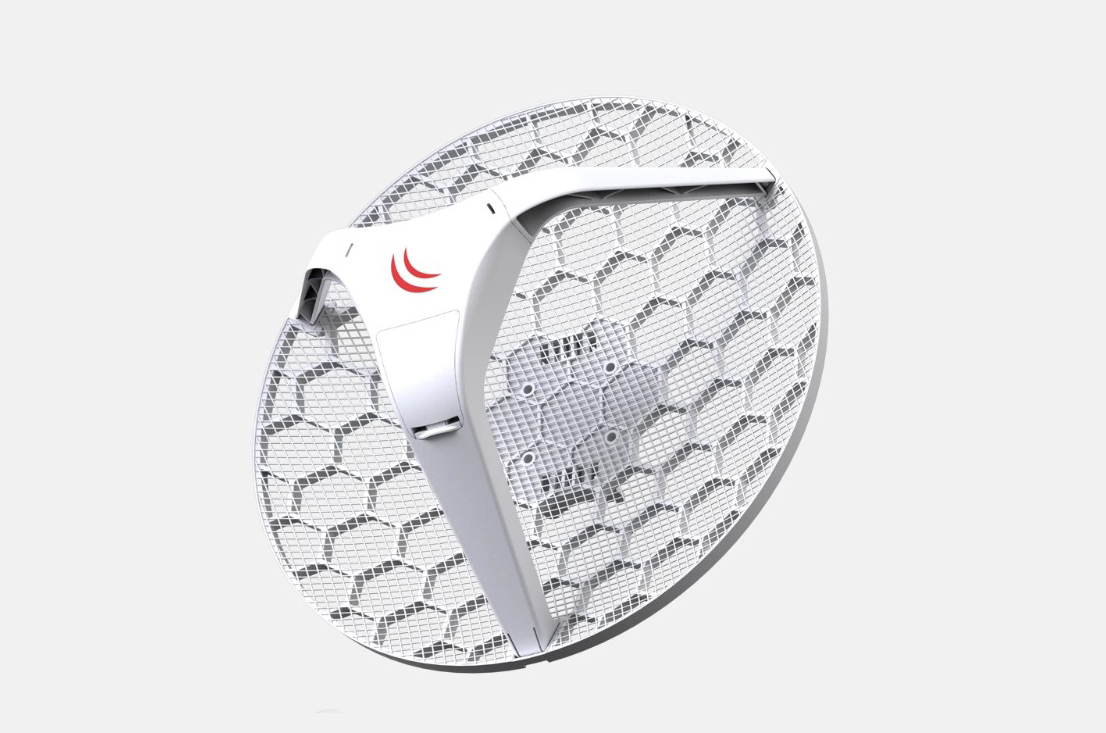

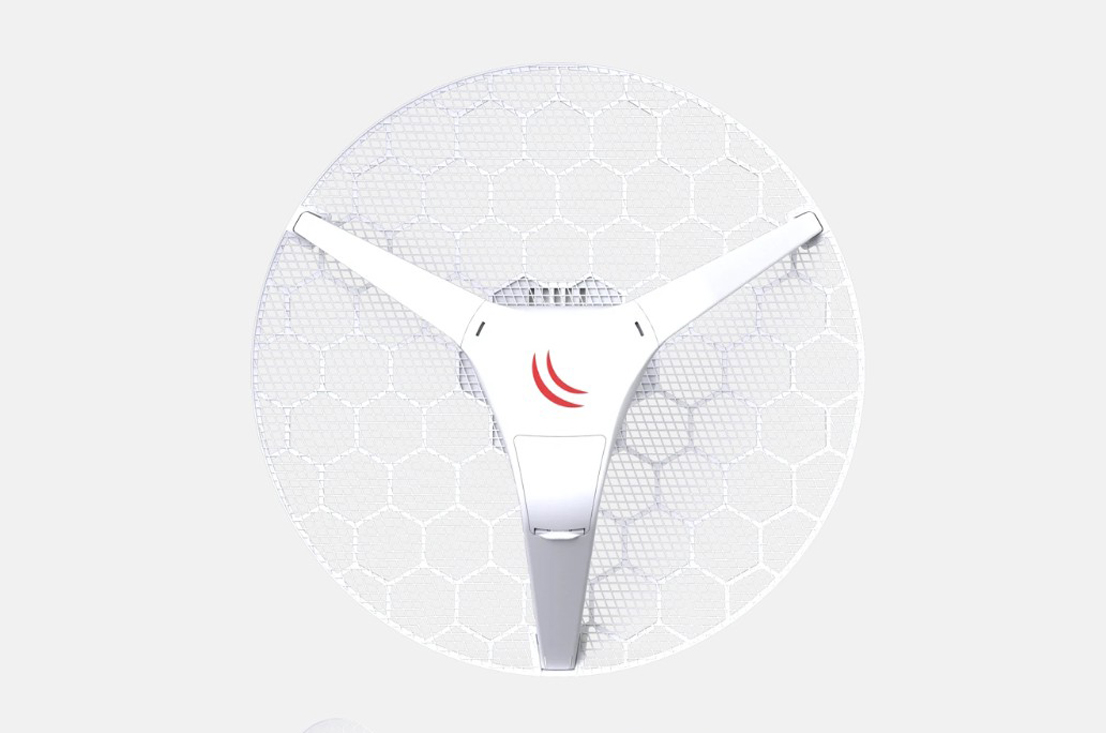

یکی از ویژگی‌های اصلی LHG 5 استفاده از آنتن داخلی 24.5dBi است. ساختار آنتن به صورت یک دیش مشبک طراحی شده و انرژی امواج را در یک جهت مشخص متمرکز می‌کند.

تمرکز انرژی در یک الگوی جهت‌دار باعث کاهش پراکندگی سیگنال و افزایش قابلیت استفاده از توان رادیویی در مسیر ارتباطی می‌شود. این ویژگی برای ایجاد لینک‌های طولانی بین دو نقطه اهمیت زیادی دارد.

مناسب برای لینک Point-to-Point

LHG 5 یکی از گزینه‌های مناسب برای ایجاد لینک Point-to-Point است. در این سناریو دو رادیو در دو نقطه مجزا نصب شده و یک مسیر Wireless اختصاصی میان آن‌ها ایجاد می‌شود.

این نوع ارتباط می‌تواند برای اتصال دو ساختمان، انتقال شبکه بین دو سایت، ارتباط دفتر و انبار، اتصال شعبه‌ها و ایجاد Backbone بی‌سیم در محیط‌های مختلف مورد استفاده قرار گیرد.

طراحی مناسب برای ارتباطات برد بلند

طراحی جهت‌دار آنتن و ساختار دیش LHG 5 باعث شده است این دستگاه برای لینک‌های Outdoor و ارتباطات برد بلند مناسب باشد. عملکرد واقعی لینک به عواملی مانند فاصله، دید مستقیم Line of Sight، ارتفاع نصب، موانع، تداخل فرکانسی و شرایط محیطی وابسته است.

برای دستیابی به یک لینک پایدار، هم‌راستایی دقیق دو آنتن، انتخاب مناسب فرکانس و بررسی سطح سیگنال و Noise Floor اهمیت زیادی دارد.

رابط Ethernet

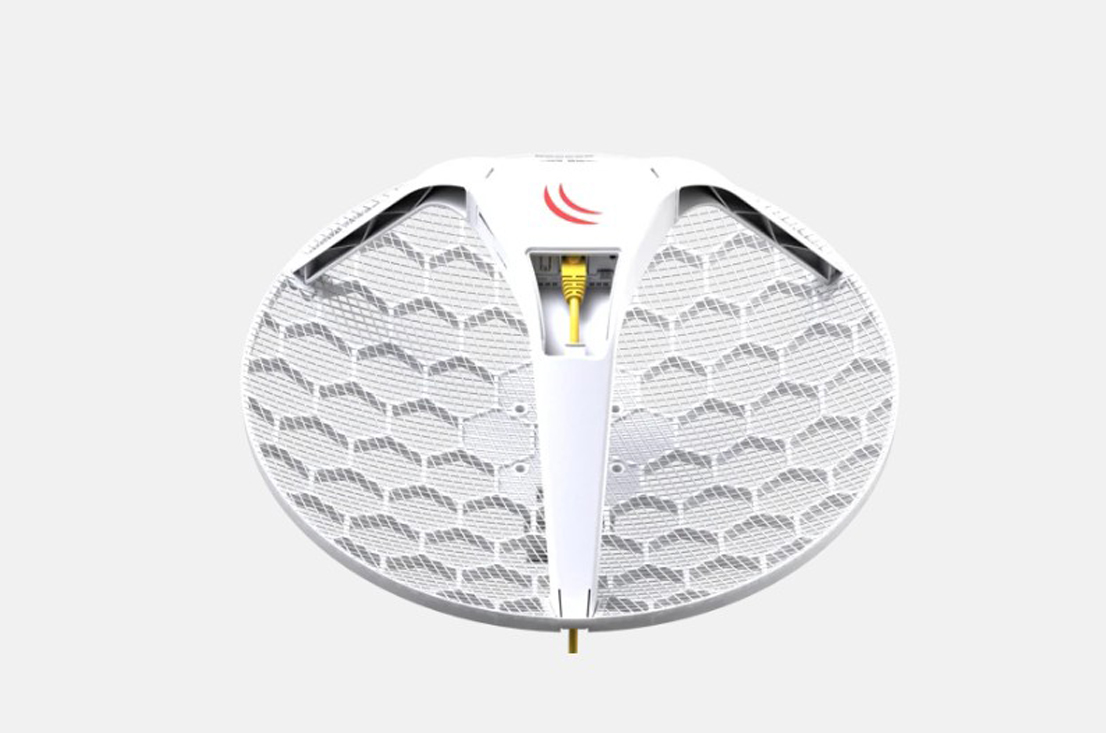

LHG 5 برای اتصال به شبکه کابلی دارای رابط Ethernet است. این رابط ارتباط میان رادیو و تجهیزات شبکه داخلی را برقرار کرده و می‌تواند برای انتقال ترافیک شبکه از طریق لینک بی‌سیم مورد استفاده قرار گیرد.

در یک لینک Point-to-Point، پورت Ethernet می‌تواند به سوئیچ، روتر، کامپیوتر یا سایر تجهیزات شبکه متصل شود و ارتباط Wireless را به شبکه کابلی منتقل کند.

سیستم‌عامل RouterOS

LHG 5 از سیستم‌عامل قدرتمند MikroTik RouterOS استفاده می‌کند که امکانات متنوعی برای مدیریت ارتباط Wireless و شبکه در اختیار مدیر سیستم قرار می‌دهد.

قابلیت‌هایی مانند Wireless Configuration، Bridge، Routing، Firewall، NAT، VLAN، DHCP، Queue و مدیریت ترافیک امکان استفاده از دستگاه را در سناریوهای مختلف شبکه فراهم می‌کنند.

تنظیم دقیق لینک بی‌سیم

RouterOS امکان تنظیم پارامترهای مختلف رادیویی از جمله فرکانس، Channel Width، توان انتقال، حالت Wireless و پارامترهای مربوط به ارتباط میان دو سمت لینک را فراهم می‌کند.

مدیر شبکه می‌تواند با بررسی پارامترهایی مانند Signal Strength، CCQ، Noise Floor، SNR و نرخ انتقال، وضعیت لینک را بررسی کرده و تنظیمات مناسب‌تری برای دستیابی به ارتباط پایدار انتخاب کند.

طراحی مشبک برای نصب Outdoor

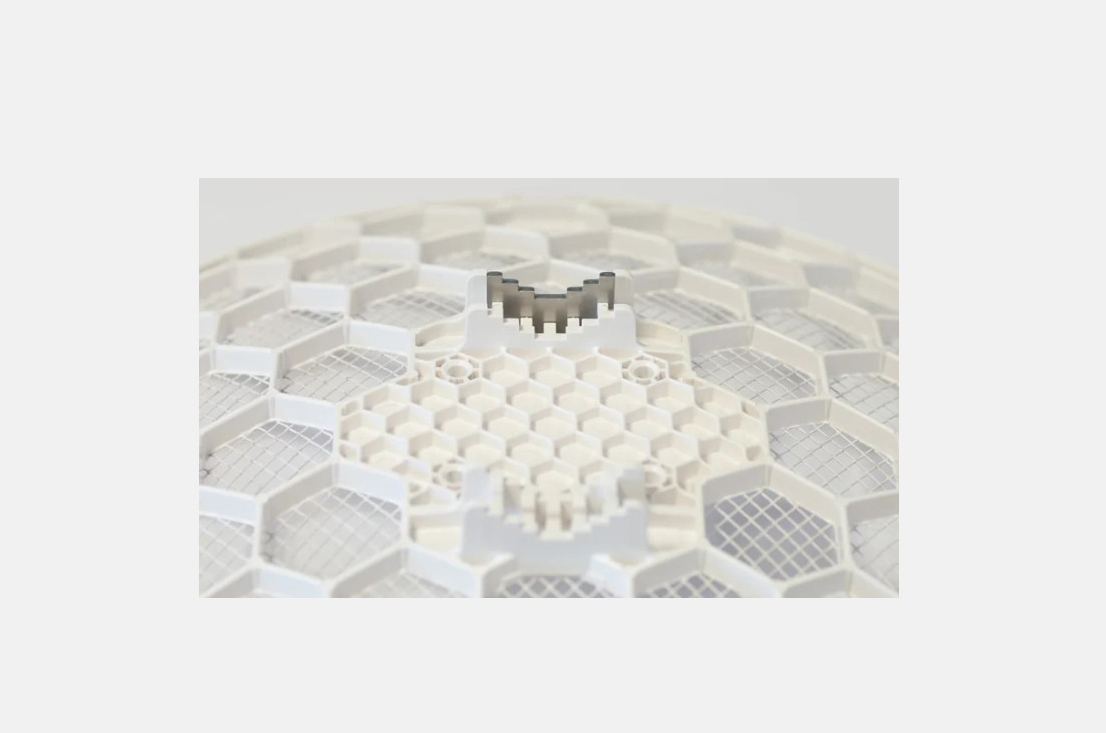

ساختار بدنه LHG 5 به صورت مشبک طراحی شده است. این طراحی علاوه بر کاهش وزن سازه، باعث کاهش سطح برخورد باد با بدنه نسبت به یک دیش کاملاً بسته می‌شود و برای نصب در محیط‌های بیرونی مناسب است.

طراحی یکپارچه رادیو و آنتن نیز باعث می‌شود نصب تجهیزات ساده‌تر شده و نیاز به کابل‌های RF اضافی میان رادیو و آنتن کاهش پیدا کند.

تغذیه از طریق Passive PoE

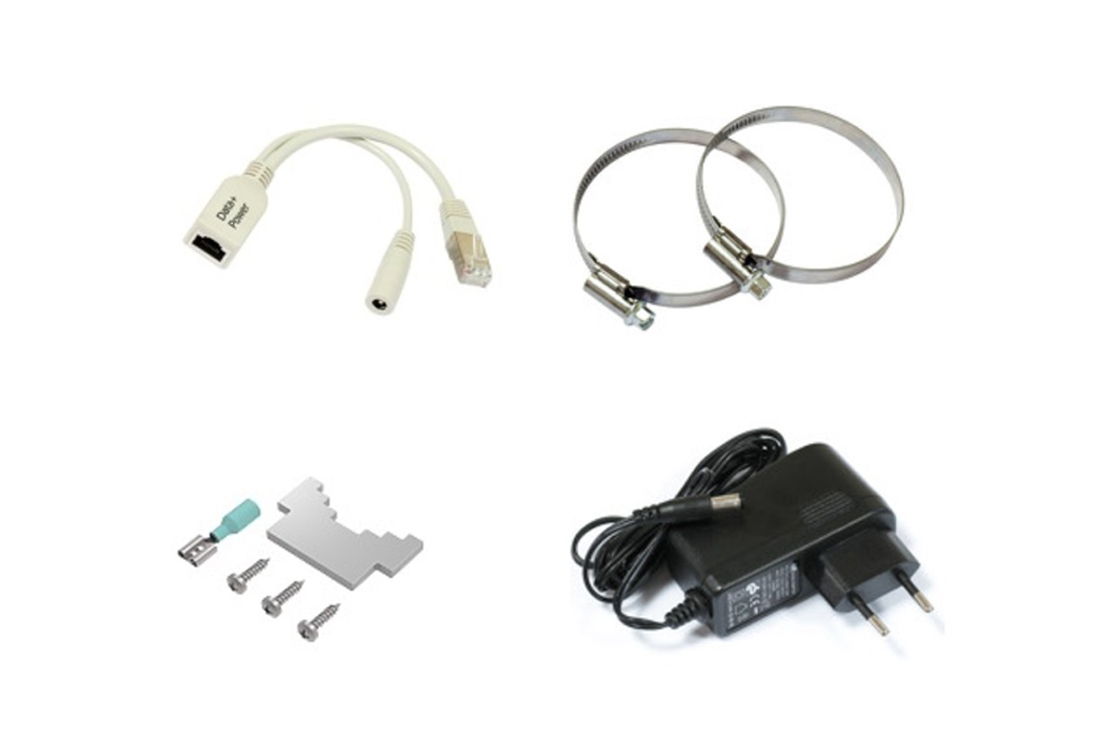

تغذیه LHG 5 از طریق Passive PoE انجام می‌شود. در این روش برق و داده از طریق کابل شبکه به سمت رادیو منتقل می‌شوند و امکان نصب دستگاه در نقاطی که دسترسی مستقیم به برق شهری وجود ندارد، ساده‌تر خواهد بود.

استفاده از PoE همچنین باعث می‌شود تنها یک کابل شبکه برای انتقال داده و تأمین برق رادیو مورد استفاده قرار گیرد؛ موضوعی که در نصب‌های Outdoor و روی دکل یا پایه اهمیت زیادی دارد.

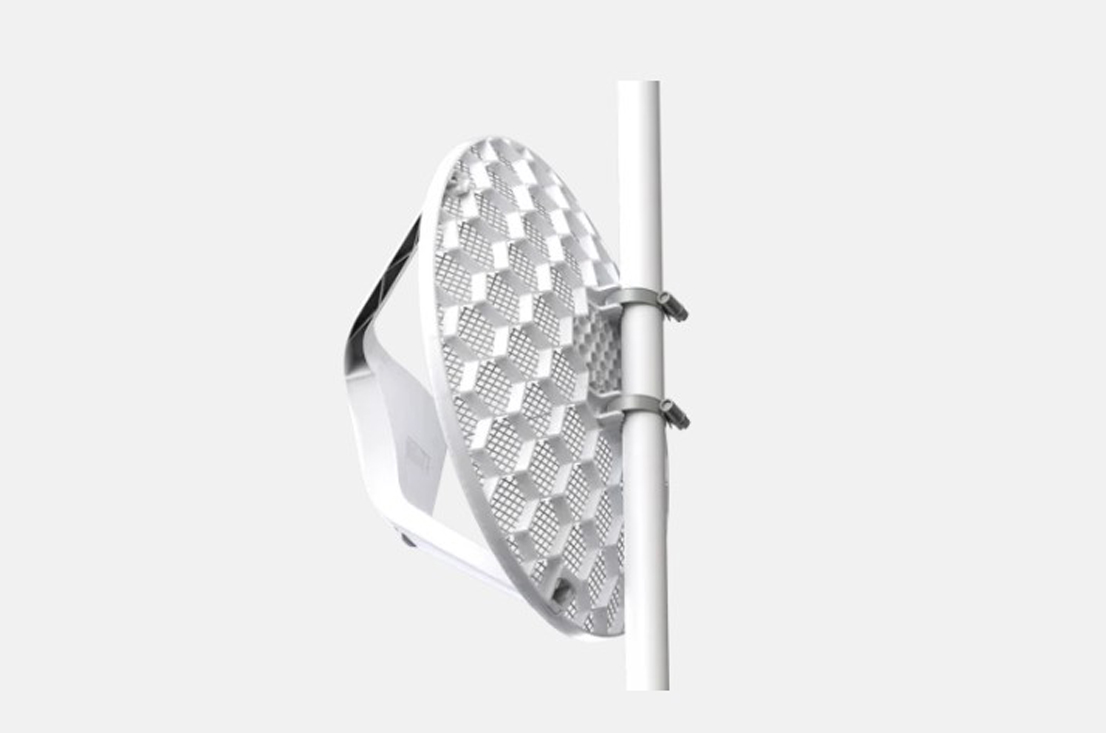

نصب و هم‌راستاسازی رادیو

به دلیل استفاده از آنتن جهت‌دار، تنظیم زاویه و Alignment در LHG 5 اهمیت زیادی دارد. دو سمت لینک باید تا حد امکان در یک راستا قرار گرفته و مسیر ارتباطی دارای دید مستقیم مناسب باشد.

در لینک‌های طولانی، عواملی مانند ارتفاع نصب، انحنای زمین، موانع موجود در مسیر و Fresnel Zone نیز باید در طراحی ارتباط مورد توجه قرار گیرند.

کاربردهای تخصصی MikroTik LHG 5

LHG 5 برای ایجاد لینک‌های Wireless Outdoor، اتصال دو ساختمان، ارتباط میان شعب، انتقال شبکه بین سایت‌های مختلف، اتصال دوربین‌های تحت شبکه و ایجاد Backbone بی‌سیم در پروژه‌های شبکه کاربرد دارد.

همچنین می‌توان از این رادیو در پروژه‌هایی که نیاز به انتقال شبکه در فاصله زیاد دارند و اجرای کابل‌کشی فیبر یا مسی دشوار یا پرهزینه است استفاده کرد.

جمع‌بندی مشخصات MikroTik LHG 5

MikroTik LHG 5 یک رادیوی Outdoor در باند 5GHz با آنتن جهت‌دار 24.5dBi است که برای ایجاد لینک‌های Wireless برد بلند و ارتباطات Point-to-Point طراحی شده است.

ترکیب آنتن دیش مشبک، رادیوی 5GHz، سیستم‌عامل RouterOS، رابط Ethernet و تغذیه Passive PoE، این مدل را به گزینه‌ای کاربردی برای پروژه‌های ارتباط بی‌سیم بین ساختمان‌ها و سایت‌های مختلف تبدیل کرده است.
