میکروتیک hAP ac Lite TC

معرفی روتر MikroTik hAP ac lite TC

میکروتیک hAP ac lite TC با کد محصول RB952Ui-5ac2nD-TC یک روتر و اکسس‌پوینت دو بانده از خانواده MikroTik است که برای ایجاد پوشش بی‌سیم در شبکه‌های خانگی، دفاتر کوچک و محیط‌های کاری طراحی شده است. این مدل با پشتیبانی هم‌زمان از باندهای 2.4 و 5 گیگاهرتز، پنج پورت Ethernet، پورت USB و امکانات مدیریتی RouterOS، مجموعه‌ای از قابلیت‌های شبکه را در یک دستگاه جمع‌وجور ارائه می‌کند.

نسخه TC از بدنه Universal Tower Case استفاده می‌کند و امکان قرارگیری دستگاه به صورت افقی یا عمودی را فراهم می‌سازد. همچنین برای نصب روی دیوار، کیت مخصوص در نظر گرفته شده است. این ساختار باعث می‌شود دستگاه در محیط‌های مختلف انعطاف مناسبی برای نصب داشته باشد.

پردازنده و سخت‌افزار

hAP ac lite TC از پردازنده Qualcomm Atheros QCA9531 با یک هسته پردازشی و فرکانس اسمی 650 مگاهرتز استفاده می‌کند. این پردازنده وظایف مربوط به مسیریابی، مدیریت ترافیک، پردازش سرویس‌های RouterOS و کنترل بخش Ethernet دستگاه را انجام می‌دهد.

این روتر دارای 64 مگابایت حافظه RAM و 16 مگابایت حافظه Flash است. حافظه RAM برای اجرای سیستم‌عامل و سرویس‌های شبکه و حافظه Flash برای ذخیره RouterOS، تنظیمات و فایل‌های مورد نیاز دستگاه استفاده می‌شود.

معماری سخت‌افزاری دستگاه MIPSBE است و RouterOS با لایسنس Level 4 روی آن ارائه می‌شود. این ترکیب سخت‌افزاری برای اجرای قابلیت‌های متداول یک روتر و اکسس‌پوینت در شبکه‌های کوچک طراحی شده است.

شبکه بی‌سیم دو بانده

یکی از ویژگی‌های مهم hAP ac lite TC پشتیبانی هم‌زمان از دو باند فرکانسی 2.4 و 5 گیگاهرتز است. رادیوی 2.4 گیگاهرتز از استانداردهای 802.11b/g/n و رادیوی 5 گیگاهرتز از استانداردهای 802.11a/n/ac پشتیبانی می‌کند.

در باند 2.4 گیگاهرتز، دستگاه دارای دو زنجیره رادیویی است و حداکثر نرخ داده اعلام‌شده آن 300 مگابیت بر ثانیه است. این رادیو از نسل Wi-Fi 4 استفاده می‌کند و برای ایجاد پوشش بی‌سیم عمومی و اتصال تجهیزات مختلف شبکه کاربرد دارد.

رادیوی 5 گیگاهرتز دارای یک زنجیره رادیویی است و حداکثر نرخ داده آن 433 مگابیت بر ثانیه اعلام شده است. این بخش از استاندارد 802.11ac پشتیبانی می‌کند و در رده Wi-Fi 5 قرار می‌گیرد.

ترکیب دو رادیوی 2.4 و 5 گیگاهرتز امکان ایجاد یک شبکه Dual-Band را فراهم می‌کند و دستگاه‌های مختلف می‌توانند متناسب با قابلیت‌های خود به باند مناسب متصل شوند.

توان آنتن داخلی در باند 2.4 گیگاهرتز برابر با 1.5 dBi و در باند 5 گیگاهرتز برابر با 2 dBi است. آنتن‌های داخلی باعث شده‌اند دستگاه بدون نیاز به آنتن خارجی قابل استفاده باشد.

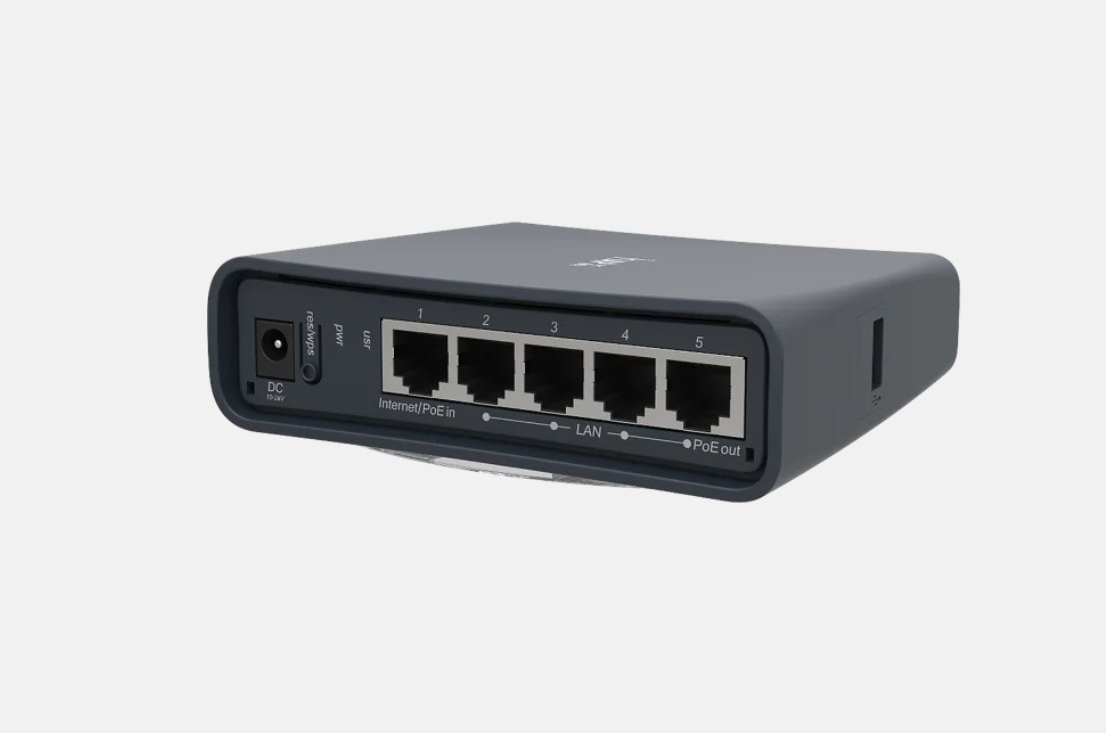

پنج پورت Ethernet

hAP ac lite TC به پنج پورت Ethernet از نوع Fast Ethernet مجهز شده است. این پورت‌ها از سرعت‌های 10 و 100 مگابیت بر ثانیه پشتیبانی می‌کنند و برای اتصال تجهیزات کابلی شبکه مورد استفاده قرار می‌گیرند.

پورت‌های Ethernet را می‌توان برای اتصال کامپیوتر، سوئیچ، پرینتر شبکه، دوربین تحت شبکه، اکسس‌پوینت و سایر تجهیزات دارای رابط Ethernet استفاده کرد.

پورت پنجم دستگاه یعنی Ether5 علاوه بر ارتباط شبکه، از قابلیت Passive PoE-Out نیز پشتیبانی می‌کند. این قابلیت امکان تأمین برق یک تجهیز سازگار با Passive PoE را از طریق کابل شبکه فراهم می‌کند.

حداکثر جریان PoE-Out در پورت Ether5 برابر با 500 میلی‌آمپر است و باید برای تجهیزات متصل‌شده به این پورت، سازگاری ولتاژ و استاندارد Passive PoE در نظر گرفته شود.

پورت USB و قابلیت‌های جانبی

یکی دیگر از امکانات سخت‌افزاری hAP ac lite TC وجود یک پورت USB Type-A با استاندارد USB 2.0 است. این پورت می‌تواند برای اتصال تجهیزات جانبی سازگار با RouterOS مورد استفاده قرار گیرد.

یکی از کاربردهای اصلی USB در این مدل، اتصال مودم‌های 3G و 4G سازگار برای ایجاد ارتباط اینترنتی است. RouterOS می‌تواند در سناریوهای پشتیبانی‌شده، ارتباط ایجادشده از طریق مودم USB را مدیریت کند.

پورت USB دستگاه قابلیت تأمین جریان تا 1 آمپر را دارد و علاوه بر استفاده برای مودم، می‌تواند در سناریوهای دیگر و تجهیزات سازگار با RouterOS نیز کاربرد داشته باشد.

سیستم‌عامل RouterOS

hAP ac lite TC از سیستم‌عامل MikroTik RouterOS استفاده می‌کند و با لایسنس Level 4 ارائه می‌شود. RouterOS امکانات گسترده‌ای برای مدیریت شبکه، مسیریابی و کنترل ترافیک در اختیار مدیر شبکه قرار می‌دهد.

قابلیت‌هایی مانند DHCP Server، NAT، Firewall، Routing، مدیریت پهنای باند و کنترل دسترسی کاربران را می‌توان از طریق RouterOS روی این دستگاه پیکربندی کرد.

RouterOS همچنین امکان ایجاد Bridge، تعریف VLAN، تنظیم مسیرهای استاتیک و مدیریت سرویس‌های مختلف شبکه را فراهم می‌کند و به همین دلیل hAP ac lite TC می‌تواند در سناریوهای مختلف شبکه مورد استفاده قرار گیرد.

PoE و روش‌های تغذیه

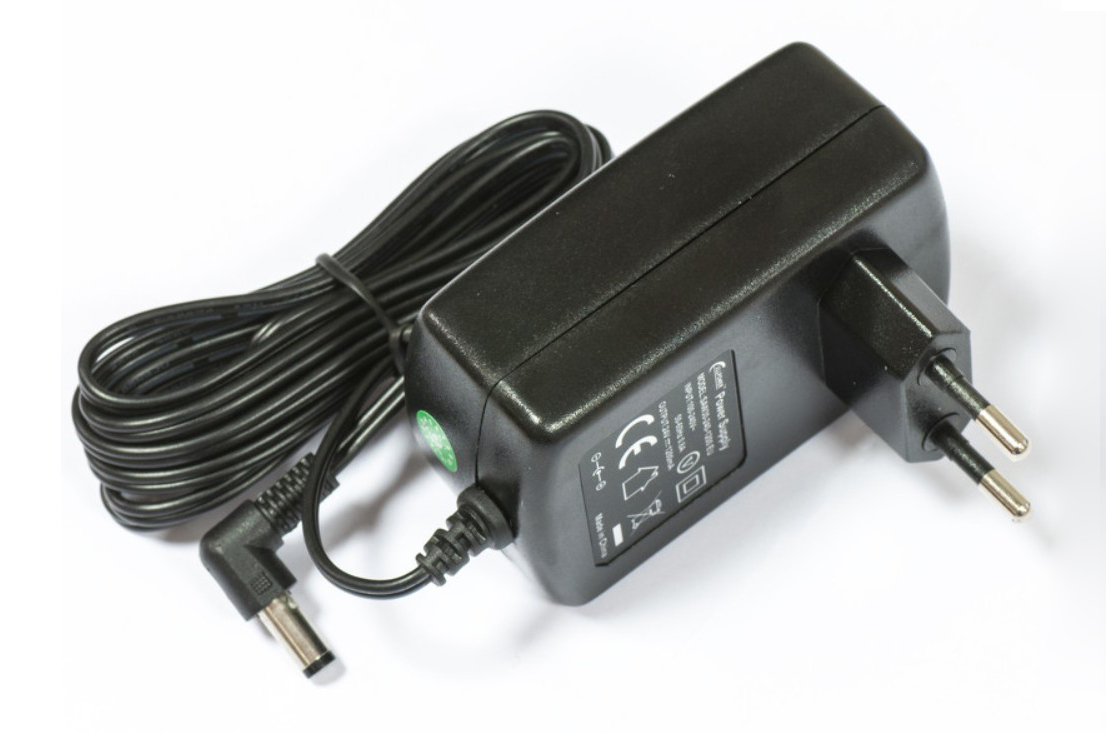

hAP ac lite TC دارای دو روش ورودی برق است. دستگاه می‌تواند از طریق جک DC یا Passive PoE تغذیه شود و محدوده ولتاژ ورودی آن 10 تا 28 ولت است.

پشتیبانی از Passive PoE-In امکان انتقال برق و داده از طریق کابل شبکه را فراهم می‌کند و در سناریوهایی که محل نصب دستگاه از منبع برق فاصله دارد، می‌تواند نصب تجهیزات را ساده‌تر کند.

همچنین پورت Ether5 قابلیت Passive PoE-Out دارد و می‌تواند برق مورد نیاز یک تجهیز سازگار را از طریق کابل شبکه تأمین کند.

مدیریت متمرکز و CAP Mode

hAP ac lite TC امکان استفاده در ساختارهای مدیریت متمرکز MikroTik را نیز دارد. با قرار دادن دستگاه در CAP Mode می‌توان آن را برای دریافت تنظیمات وایرلس از یک CAPsMAN Server آماده کرد.

این قابلیت در شبکه‌هایی که چندین اکسس‌پوینت MikroTik در آن‌ها نصب شده است، امکان مدیریت متمرکز تنظیمات وایرلس را فراهم می‌کند و به مدیر شبکه اجازه می‌دهد پیکربندی تجهیزات بی‌سیم را از یک نقطه کنترل کند.

دکمه دستگاه علاوه بر عملکرد Reset می‌تواند برای ورود به CAP Mode و همچنین فرآیندهای بازیابی و Netinstall مورد استفاده قرار گیرد.

امنیت و مدیریت ترافیک

RouterOS مجموعه‌ای از قابلیت‌های امنیتی را برای کنترل ترافیک شبکه در اختیار مدیر قرار می‌دهد. Firewall امکان تعریف قوانین برای کنترل ترافیک ورودی، خروجی و عبوری از روتر را فراهم می‌کند.

با استفاده از NAT می‌توان ارتباط میان شبکه داخلی و اینترنت را مدیریت کرد و ساختار آدرس‌دهی داخلی را از شبکه خارجی جدا نمود.

قابلیت‌های مدیریت ترافیک و Queue نیز امکان کنترل و محدودسازی پهنای باند کاربران و سرویس‌های مختلف شبکه را فراهم می‌کنند.

طراحی و نصب

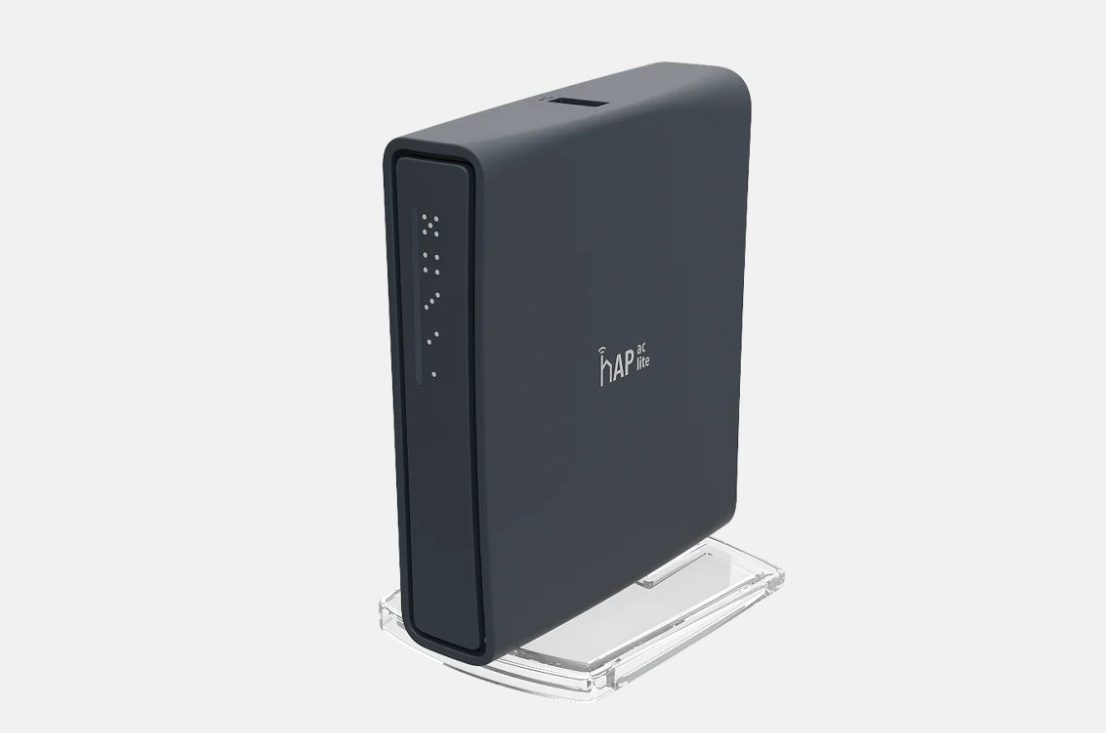

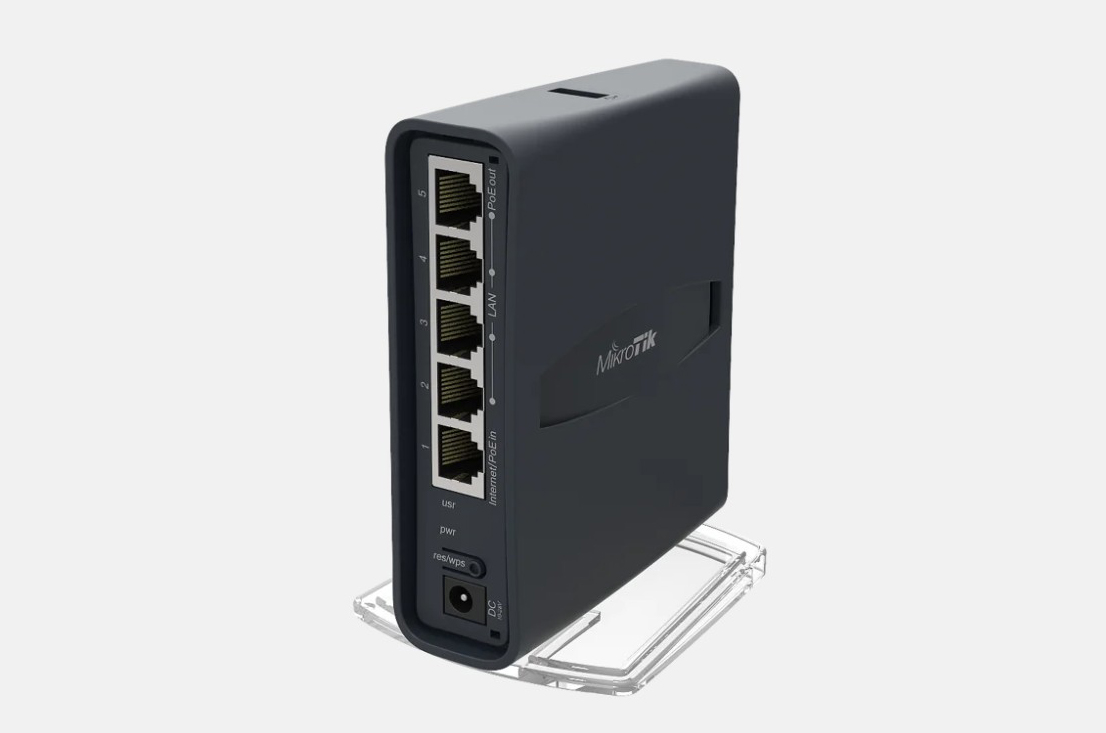

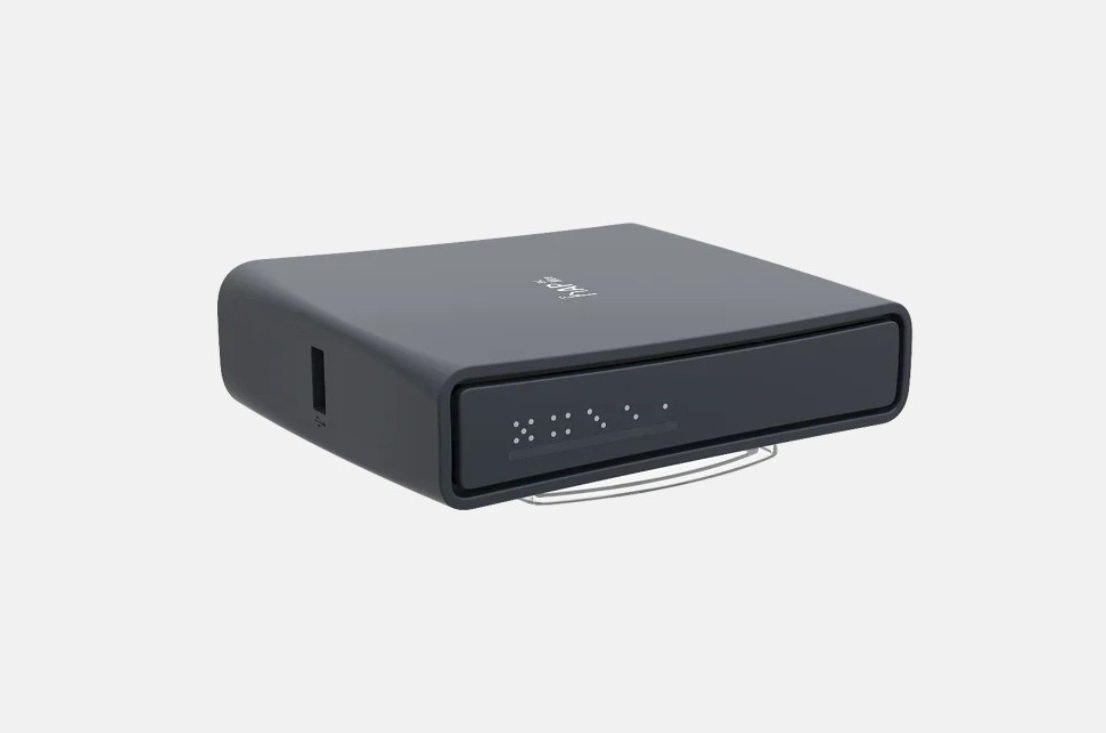

یکی از ویژگی‌های نسخه TC استفاده از Universal Tower Case است. این طراحی اجازه می‌دهد دستگاه به صورت افقی روی میز یا به صورت عمودی در حالت Tower قرار گیرد.

برای نصب دستگاه روی دیوار نیز کیت مخصوص Wall Mount در نظر گرفته شده است. ابعاد دستگاه 34 در 119 در 98 میلی‌متر است و به همین دلیل فضای زیادی برای نصب نیاز ندارد.

سیستم خنک‌سازی دستگاه Passive است و برای دفع حرارت از فن مکانیکی استفاده نمی‌کند. محدوده دمای کاری تست‌شده دستگاه نیز از منفی 30 تا مثبت 70 درجه سانتی‌گراد اعلام شده است.

کاربردهای MikroTik hAP ac lite TC

hAP ac lite TC می‌تواند به عنوان روتر اصلی شبکه در منازل و دفاتر کوچک مورد استفاده قرار گیرد و ارتباط میان تجهیزات کابلی، شبکه بی‌سیم و اینترنت را مدیریت کند.

پشتیبانی هم‌زمان از 2.4 و 5 گیگاهرتز باعث می‌شود دستگاه برای شبکه‌هایی که ترکیبی از تجهیزات قدیمی و جدید دارند، انعطاف مناسبی داشته باشد.

وجود پنج پورت Ethernet، USB، قابلیت Passive PoE-Out و امکانات RouterOS نیز امکان استفاده از دستگاه را در سناریوهای متنوع شبکه افزایش می‌دهد.

کاربردهای آموزشی و آزمایشگاهی

به دلیل پشتیبانی از RouterOS، hAP ac lite TC می‌تواند برای یادگیری و آزمایش قابلیت‌های مختلف شبکه نیز مورد استفاده قرار گیرد.

کاربر می‌تواند مفاهیمی مانند IP Address، DHCP، NAT، Firewall، Routing، Bridge، VLAN و مدیریت پهنای باند را روی یک تجهیزات واقعی MikroTik آزمایش و پیکربندی کند.

همچنین قابلیت CAP Mode و CAPsMAN امکان تمرین مدیریت متمرکز شبکه‌های وایرلس را فراهم می‌کند و دستگاه می‌تواند در محیط‌های آموزشی و آزمایشگاهی چند اکسس‌پوینتی نیز مورد استفاده قرار گیرد.

جمع‌بندی

MikroTik hAP ac lite TC با کد RB952Ui-5ac2nD-TC یک روتر و اکسس‌پوینت دو بانده است که از پردازنده QCA9531 با فرکانس 650 مگاهرتز، 64 مگابایت RAM، 16 مگابایت حافظه Flash و پنج پورت Fast Ethernet بهره می‌برد.

در بخش وایرلس، دستگاه به صورت هم‌زمان از باندهای 2.4 و 5 گیگاهرتز پشتیبانی می‌کند؛ باند 2.4 گیگاهرتز با Wi-Fi 4 و حداکثر نرخ 300 مگابیت بر ثانیه و باند 5 گیگاهرتز با Wi-Fi 5 و حداکثر نرخ 433 مگابیت بر ثانیه کار می‌کند.

وجود USB 2.0 برای مودم‌های 3G و 4G، پنج پورت Ethernet، Passive PoE-In، PoE-Out روی Ether5، RouterOS Level 4 و قابلیت CAP Mode باعث می‌شود hAP ac lite TC فراتر از یک اکسس‌پوینت ساده باشد و بتواند در شبکه‌های خانگی، دفاتر کوچک، محیط‌های آموزشی و سناریوهای مدیریتی MikroTik مورد استفاده قرار گیرد.
